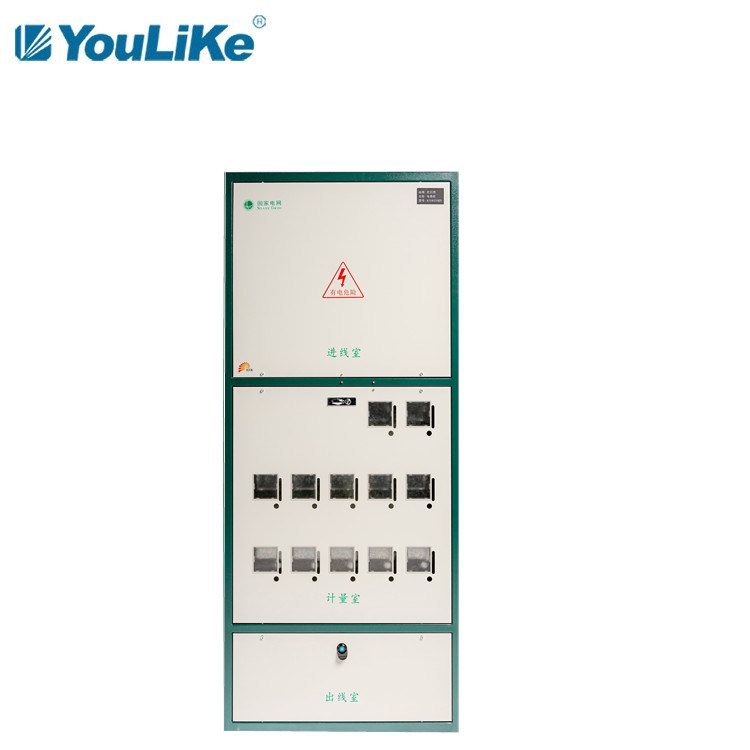

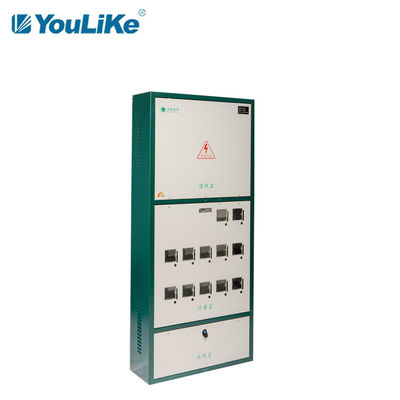

CCCはIP30分電盤のエンクロージャ、電気のメートル箱の壁の台紙を証明した

IP30緑のキャビネットの電気サービスはキャビネットの配電箱の電気メートル箱をメーターで計る

箱ボディ構成

1. 熱放散の窓:キャビネットの両側の中間および上部に熱放散の窓がある。
2.ねじを基づかせていること:ねじを基づかせているM6×14はキャビネットの対応するパネルの位置の左側で提供される。
3.構成板:入口部屋は設置板であり、メーターで計る部屋および出口部屋は電装品を取付けるのに使用されている設置棒である。

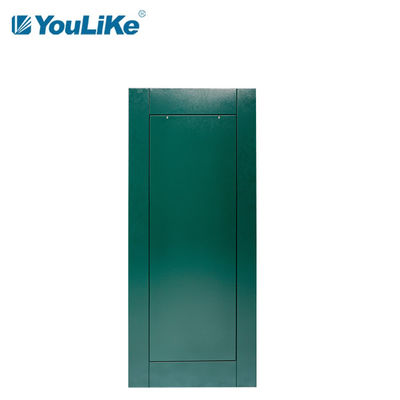

ドア構成

1. キャビネット:入って来る部屋におよび出て行く部屋に板のまわりで単一のくねりがあり、測定部屋に板の両側で二重くねりがある。板の底の左右の端にボルト ピンがあり、M5シャフトはボルトのために使用される。
2.ロック:鉛密封されたねじは記入項目部屋で使用される、メーターで計るロックMS505-1はメートルのキャビネットのために測定部屋か特別なコード ロックで使用され、円形ロックMS407は出口部屋で使用される。
3.ねじを基づかせていること:ねじを基づかせているM6*14は箱の左下で提供される。

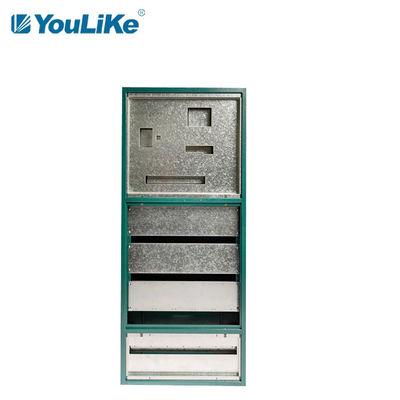

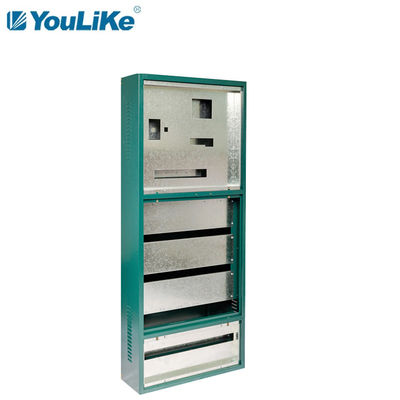

電気メートル箱構造

1. 上部および下の構造は入口部屋、メーターで計る部屋および出口部屋に分けられる。
2.上の版の左右の側面の致命的なの穴、キャビネットの背部の穴無し。
3.差込式板を埋め込んだ。
4.内部の仕切り板と装備されていて。
5。活動のホックを使って。
6.活動的なバックプレーン。
7。下カバー無し。

BG10-BGシリーズ一面の配電箱の指定

会社の概観のデモンストレーション

設置注目

1. すべての設置ストリップは二重曲がる。
2。上は単相カード メートル（国民様式）のサイズである。
3。10メートルのために出口部屋が漏出スイッチなら以上に、高さは200mm増加する。
4。単相メートルの測定部屋のための設置棒は高い175mmであり三相メートルの測定部屋のための設置棒は高く280mmである。
