商品の詳細:
|
| 製品名: | 屋内同じ高さの取付けられた配電箱 | 箱材料: | 1.0&1.2mmの粉は鋼鉄に塗った |
|---|---|---|---|
| カバー フレーム材料: | ABS | ドア材料: | ABS |
| 評価される電圧: | 400V+/-20% | 評価される流れ: | 63A/80A |
| 保護レベル: | IP40 | 環境の温度: | -25℃~50℃ |
| ハイライト: | 400VプラスチックMCBの箱,12方法プラスチックMCB箱,同じ高さの取付けられたmcb箱12の方法 |
||

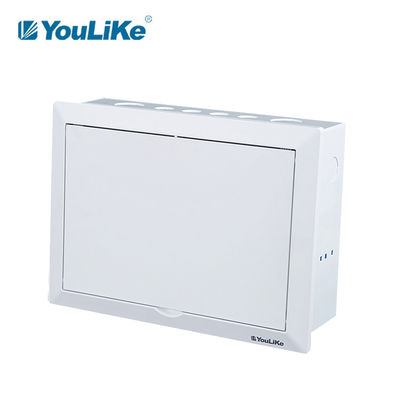

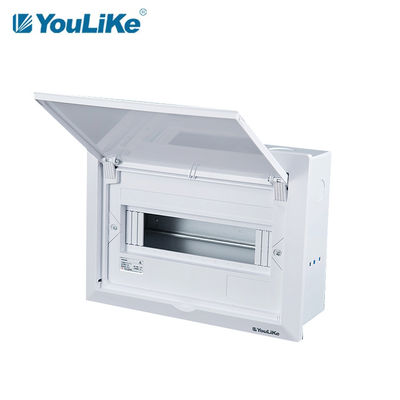

低電圧12の方法同じ高さの取付けられた保護水平に40電力の金属の配電箱
製品特性
1. 粉によって塗られる鋼鉄、1&2rowのための1.0mmのために利用できる箱1.2mm for3rows。
2. ABS材料のために利用できるカバー フレーム。
3. ABS、白い色のために利用できるドア。
4. すべてのプラスチック部品は抑制および650℃で白熱ワイヤー テストに合格するために修飾される特定の炎なしに-ある。
5. Pasticは-抑制剤を炎にあてるためにカスタマイズすることができる（等級V1~V0は材料によってchoosen決まる）。
プラスチック部品の試験結果
1. 650℃の白熱ワイヤー テスト。
2. 反紫外線テスト（プラスチックanti-ageing性能を明らかにするため） ≥250hrs。
3. キセノンのアーク燈 テスト≥250hrs。
4. 蝶番操作テスト≥10,000時間壊れ目無し。
設置注意
1. 最下箱が現地に注ぐことのためのコンクリートと埋め込まれる場合変形から最下箱を防ぐために、周囲サポートは最下箱の中でなされる。
2. 最下箱の埋まっているボルトの最高の忍耐のトルクは18Nである。M.
3. 壁がputtying後サポート表面を取付けることを推薦する。
4. ブラケットは取付けのために壁に付す。
5. 箱の取付けは基づいていなければなり箱は接地が装備されていない。
P5シリーズの指定、フラッシュ
| モデル | 方法 | カバー サイズ | 箱のサイズ |
ターミナル |
ノックアウト | ||
| L*H*T （mm） | L*W*D*T （mm） | サイズ（mm） | PE | N | 1側面qty | ||
|
P5-A 112 |
12way | 312*230*15.5 （31.3） | 292×210×90×1.0 | 6×10.4 | 8 | 7 | 6 |
|
P5-A 115 |
15way | 366×240×15.5 （31.3） | 346×220×90×1.0 | 6×10.4 | 8 | 7 | 7 |
|
P5-A 118 |
18way | 420×240×15.5 （31.3） | 00×220×90×1.0 | 6×10.4 | 11 | 10 | 9 |
|
P5-A 121 |
21way | 474×240×15.5 （31.3） | 454×220×90×1.0 | 6×10.4 | 11 | 10 | 10 |
|
P5-A 124 |
24way | 528×250×15.5 （31.3） | 508×230×90×1.0 | 6×10.4 | 13 | 12 | 10 |
|
P5-A 226 |
26way | 348×400×16.5 （32.8） | 328×380×90×1.0 | 6×10.4 | 13 | 12 | 6 |
|
P5-A 232 |
32way | 402×400×16.5 （32.8） | 382×380×90×1.0 | 6.4×12 | 16 | 15 | 7 |
|
P5-A 242 |
42way | 492×400×16.5 （32.8） | 472×380×90×1.0 | 6.4×12 | 18 | 17 | 10 |
|
P5-A 354 |
54way | 448×604×17 （33.5） | 424×580×100×1.2 | 6.4×12 | 2*13 | 2*12 | 9 |
会社の概観のデモンストレーション
適用
主に住宅および商業建物の屋内つく制御に使用するP5シリーズ。

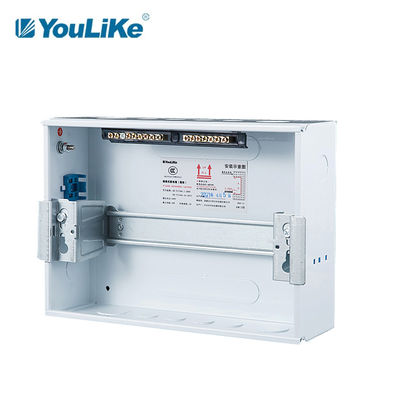

1. 横及び垂直調節器のfuntionとの電流を通された鋼鉄、である喧騒の柵。
2. 銅ターミナルは6%の構成と（1pcs接地及び1pcsニュートラル）ある。
3. 警告表示が付いているステンレス製の埋まっているボルト。
4. プラスチック カバーのより高い引張強さを許可する補強された構造の設計。
5. プラスチック ワイヤー クランプは喧騒の柵の下で装備されている。
パッキング
| モデル | カートンのサイズ | 容積/ctn | PC/ctn | 計算された重量（キログラム/ctn） | |
| mm | mの³ | 純重量 | 総重量 | ||
| P5-A 112 | 655×300×385 | 0.0756 | 10 | 17.10 | |
| P5-A 115 | 655×310×440 | 0.0893 | 5 | 9.25 | |
| P5-A 118 | 655×310×495 | 0.1005 | 5 | 10.20 | |
| P5-A 121 | 655×310×545 | 0.1106 | 5 | 11.65 | |
| P5-A 124 | 655×320×600 | 0.1257 | 12.40 | ||
| P5-A 226 | 460×135×415 | 0.0257 | 5.40 | ||
| P5-A 232 | 460×135×470 | 0.0291 | 1 | 6.70 | |
| P5-A 242 | 550×135×465 | 0.0345 | 1 | 3.60 | |
| P5-A 354 | 665×155×515 | 0.0530 | 1 | 4.05 | |
中立カートンのパッキング 私達の様式のカートン
注目:#1.カスタマイズされた絵の具箱か中立箱は両方利用できる。
#2.カスタマイズされて絵の具箱は要求されたり、MOQ≥1000pcs/eachのサイズがある。
#3.プロダクトのロゴの印刷物を追加料金無しで利用できるカスタマイズした。
