商品の詳細:
|
製品名: | 同じ高さの台紙MCBの配電箱 | タイプの取付け: | 同じ高さの台紙 |
---|---|---|---|
色: | 金/white | 箱材料: | 1.0mmの粉は鋼鉄に塗った |
カバー フレーム材料: | ヒップ | ドア材料: | ヒップ |
評価される電圧: | 400V+/-20% | 評価される流れ: | 55A/ 63A |
ハイライト: | 2列のmcbのパネル・ボード,国内mcbのパネル・ボード,MCBの産業分電盤 |

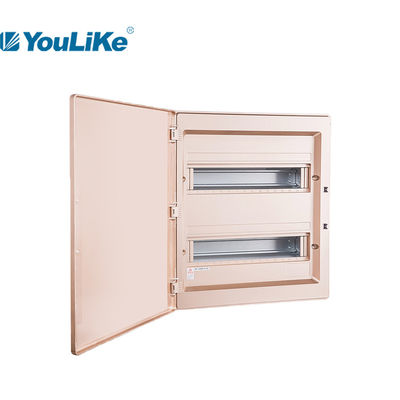

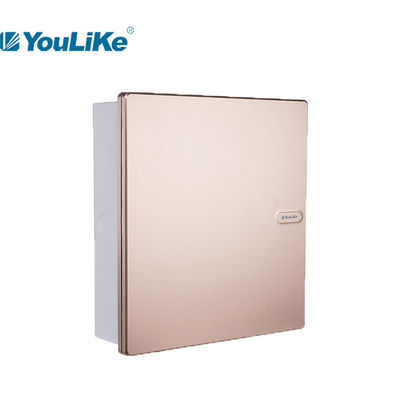

2列の保護レベルの同じ高さの台紙金色国内MCBの配電箱の消費者単位
製品特性
1. 1.0mmの厚さとの粉によって塗られる鋼鉄のために利用できる、箱。
2.ヒップ材料のために利用できるカバー フレーム。
3.ヒップのために利用できるドア白いドアおよび金ドア両方。
4。すべてのプラスチック部品は抑制および650℃で白熱ワイヤー テストに合格するために修飾される特定の炎なしに-ある。
-抑制剤を炎にあてるために5. Pasticはカスタマイズすることができる(等級V1~V0は材料によってchoosen決まる)。
6.高い純度のゼロ ライン流れの排出。
注意ポイント
1. 最下箱が具体的と埋め込まれ、場所で注がれるとき左右に変形から最下箱を防ぐために、最下箱は上下に支えられる必要がある。
2. 最下箱の上部の壁のインストール時にセメント乳鉢が付いている右の版の通された穴を妨げることを、禁止する。
3. 最下箱の基づいているねじの最高の忍耐のトルクは20nである。m.
4. 壁がputtying後サポート パネルを取付けることを推薦する。

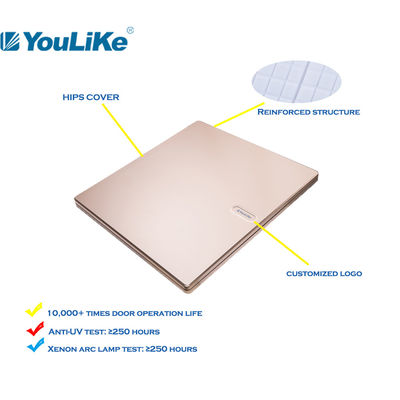

プラスチック部品の試験結果
1. 650℃の白熱ワイヤー テスト。
2.反紫外線テスト(プラスチックanti-ageing性能を明らかにするため) ≥250hrs。
3.キセノンのアーク燈 テスト≥250hrs。
4.蝶番操作テスト≥10,000時間壊れ目無し。
M7シリーズの指定、フラッシュ
モデル | 方法 | カバー サイズ | 箱のサイズ |
ターミナル |
ノックアウト | ||
L*H*T (mm) | L*W*D*T (mm) | サイズ(mm) | PE | N | 1側面qty | ||
M7-A 112 | 12way | 316*240*22.5 | 292*210*90*1.0 | 6*10 | 8 | 7 | 6 |
M7-A 115 | 15way | 370*260*22.5 | 346*220*90*1.0 | 6*10 | 8 | 9 | 7 |
M7-A 118 | 18way | 424*260*22.5 | 400*220*90*1.0 | 6*10 | 11 | 10 | 9 |
M5-A 121 | 21way | 478*260*22.5 | 454*220*90*1.0 | 6*10 | 11 | 10 | 10 |
M7-A 232 | 32way | 376*405*23.5 | 354*380*90*1.0 | 6.4*12 | 16 | 15 | 7 |
M7-A 242 | 42way | 466*405*23.5 | 444*380*90*1.0 | 6.4*12 | 18 | 17 | 10 |
プロダクト細部のデモンストレーション
M7シリーズは制御をつけることの屋内電力配分のために主に使用される。
#1.横及び垂直調節器のfuntionとの電流を通された鋼鉄、である喧騒の柵。
#2.真鍮ターミナルは57.5%構成と(1pcs接地及び1pcsニュートラル)ある。
#3.警告表示が付いているステンレス製の埋まっているボルト。
#4.構造の設計をプラスチック カバーのより高い引張強さを許可するために補強した。
#5.利用できる金色そして白い色両方(金色はより高い費用とある)。
#6.曲がる倍左右箱の入り口の端を補強する。
#7.グラフィック・デザイン、きれいなおよび大気出現を統合した。
適用
住宅および商業建物の屋内つく制御のために主に使用されて。
パッキング
モデル | カートンのサイズ | 容積/ctn | PC/ctn | 計算された重量(キログラム/ctn) | |
mm | mの³ | 純重量 | 総重量 | ||
M7-A 112 | 640*345*525 | 0.1160 | 10 | 17.10 | |
M7-A 115 | 640*285*410 | 0.0748 | 5 | 9.25 | |
M7-A 118 | 640*285*465 | 0.0849 | 5 | 10.20 | |
M7-A 121 | 640*285*515 | 0.0940 | 5 | 11.65 | |
M7-A 232 | 460*150*440 | 0.0304 | 1 | 4.05 | |
M7-A 242 | 525*150*470 | 0.0371 | 1 | 4.75 |
中立カートンのパッキング 私達の様式のカートン
注目:#1.カスタマイズされた絵の具箱か中立箱は両方利用できる。
#2.カスタマイズされて絵の具箱は要求されたり、MOQ≥1000pcs/eachのサイズがある。
#3.プロダクトのロゴの印刷物を追加料金無しで利用できるカスタマイズした。
